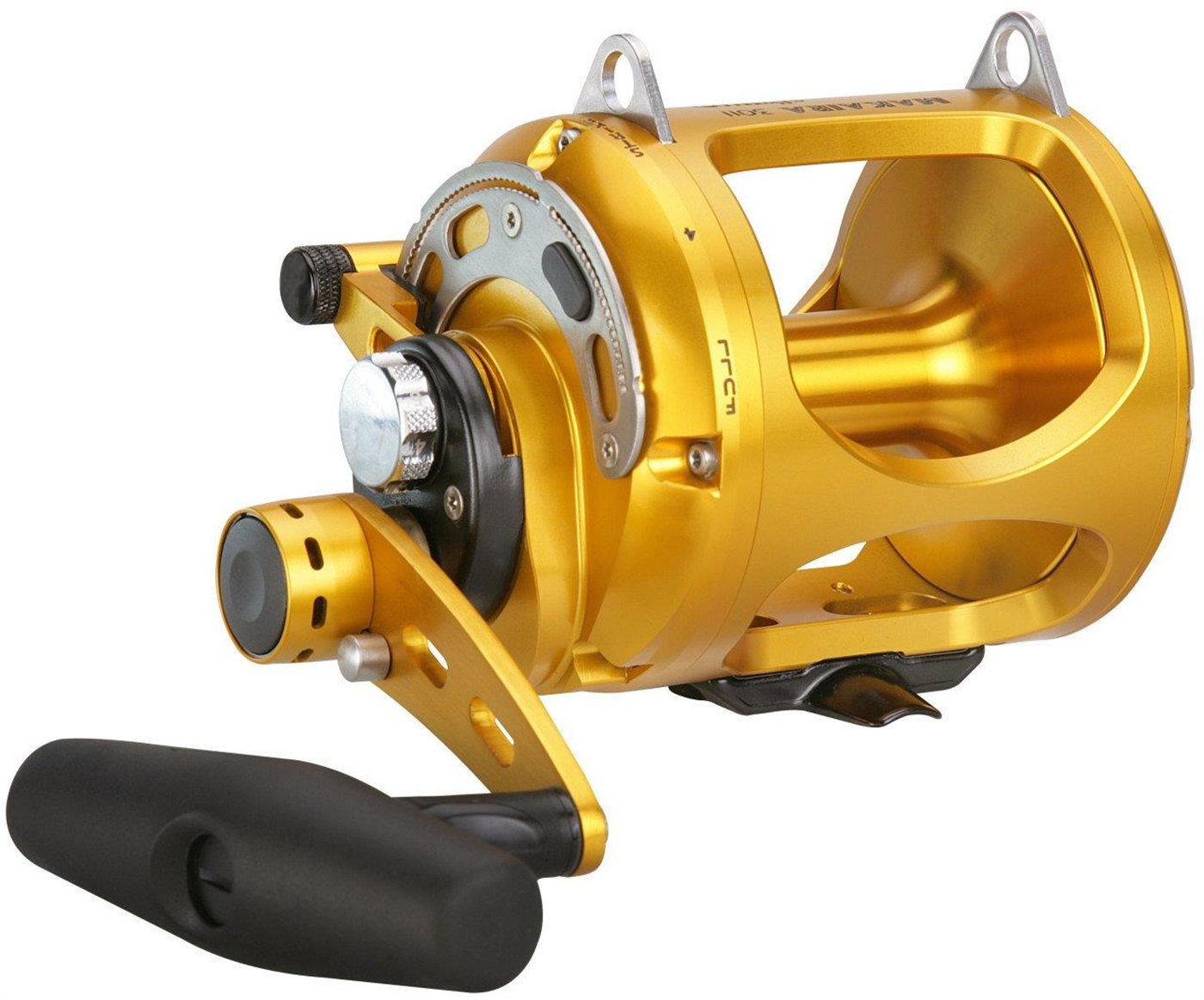

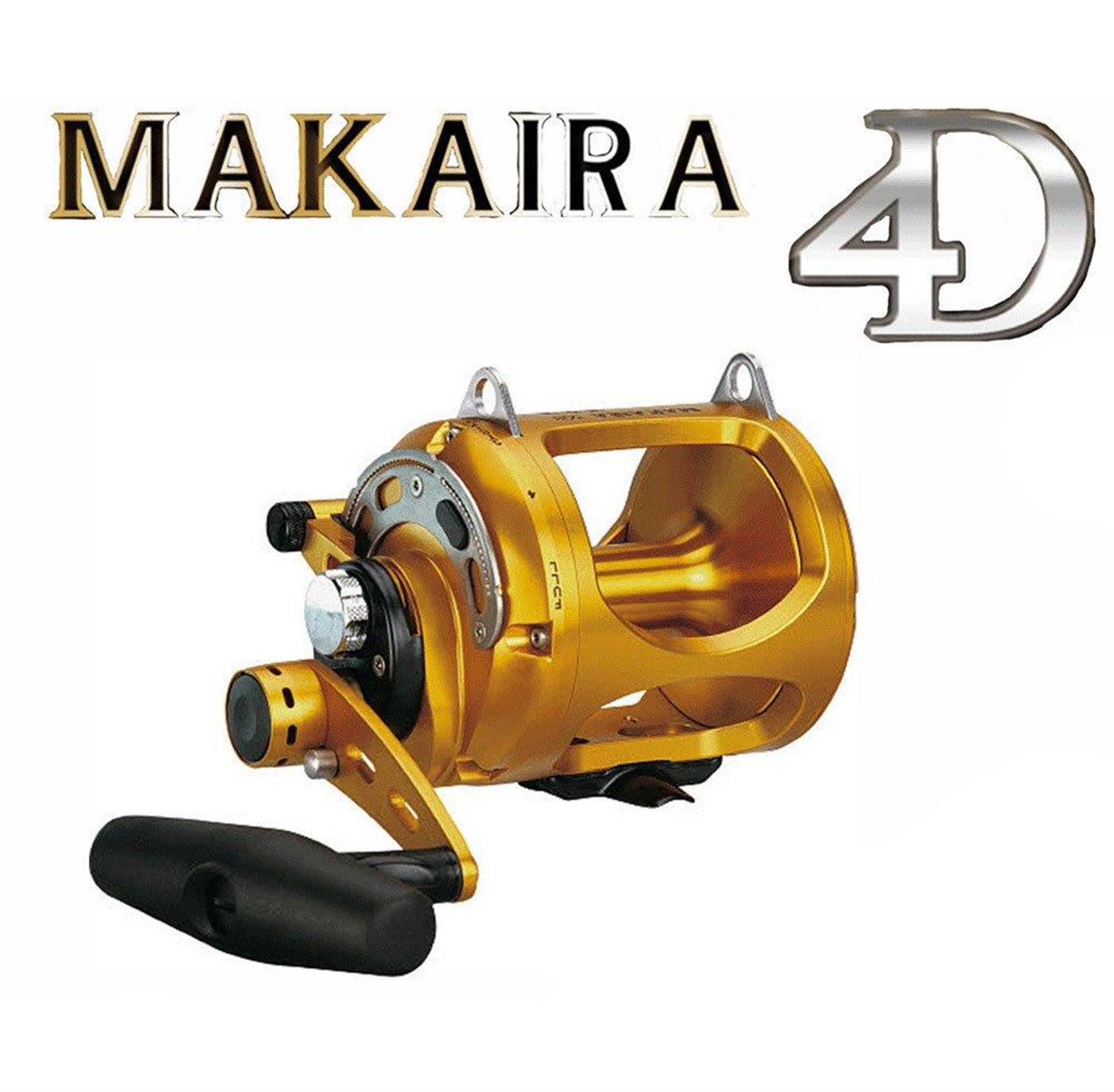

Okuma Makaira MK-50WII Çıkrık Makinesi (41260)

Patentli DFD çekme sistemi:
Özel karbon DFD veya Dual Force Drag (Çift Güçlü Çekme) sistemi, uyum ve dayanıklılığı en üst düzeye çıkarmak amacıyla tüm mekanik aksamın biribirine yakın tutulmasını sağlayacak şekilde makaranın sağ tarafına monte edilecek şekilde özel olarak tasarlanmıştır. Mekanik parçalar ne kadar biribirinden ayrı tutulursa, parçalarda uyum problemlerine yol açan tolerans hatası ve esneme ihtimali de o kadar artar. DFD sistemi özellikle "Pull Bar Drag System" (Cer Kolu ile Çekme Sistemi) temel alınarak tasarlanmıştır. "Pull Bar Drag System" (Cer Kolu ile Çekme Sistemi)' nin en büyük avantajı, çekmenin itilerek değil de çekilerek yapılmasıdır. Endüstriyel olarak en yaygın kollu çekme sistemi "Push Bar Drag System"dir (İtme Kolu ile Çekme Sistemi). İtme Kolu Sistemi sol yan disk üzerinde ağır basınç oluşturur ve bu tasarım tipinde önemli bir kusur olan genel dayanıklılığı sağlamak için gövdeyi kullanır. Bu basınç pek çok çıkrık modelinde gövde esnekliğine yol açarak çekme gücünü düşürür ve tolerans uyumu problemleri doğurur. Cer kolu düzeneğinin en büyük faydalarından biri gövdenin hiçbir basınca maruz kalmamasıdır. Bu nedenle, üstü açık çerçeveli düzeneklerimizde rakip makinelerde görülen çerçeve esnemesi yaşanmaz. Balıkçılık endüstrisinde "Pull Bar Drag design" (Cer Kolu ile Çekme düzeneğini) kullanan tek rakip Accurate makinesidir, böylece çerçeve kalınlığı daha düşük olan ve çapraz kol barındırmayan çerçeveye sahip modeller sunabilmektedirler.

Son derece etkili bu çekme sistemi maksimum çekme gücünü artırmak, bilyeler üzerindeki yanal yük basıncını azaltmak ve geniş zaman aralıklarında uzun dönemli yüzey düzgünlüğü sağlamak için ısı dağılımını iyileştirmek amacıyla Tiburon Engineering USA tarafından tasarlanmış ve üretilmiştir. Bu Okuma DFD sisteminde üstü üste konulan ve bir fiberglas zıvana ile biribirine bağlanan iki karbon fiber çekme pulundan oluşan bir ıslak çekme sistemi dikkate alınmaktadır. Saf karbon pullar neredeyse sıfır başlangıç ataleti sağlamak için ince bir Cal Sheet Üniversal çekme gresi ile kaplanmıştır. Bu pullar düz bir yüzeye sahip olacak şekilde işlenmiş ve ardından maksimum yüzey düzgünlüğü sağlamak amacıyla parlatılmış hassas şekilde işlenmiş iki adet 17- 4 kalite paslanmaz çelik çekme diski vasıtasıyla sıkıştırılır. Bu sürtünmeli paslanmaz çelik çekme diskleri yüksek düzeyde çekme ayarı yapılmasına ve tüm ayar aralıklarında kalıcı ve düzgün çekme performansına olanak tanıyan minimum 32 Rockwell değerinde bir sertliğe sahiptir. Çekme sistemi maksimum uyum, dayanım ve korozyon direnci sağlamak üzere Tip-II anotlama işlemine tabi tutulmuş bir 6061-T6 kalite alüminyum kapak vasıtasıyla makaranın sağ tarafına tespit edilmiştir
